CIE-H14A / 4포트 원격 I/O 제어기

제품 소개 상세 스펙 동영상 다운로드 주문 정보

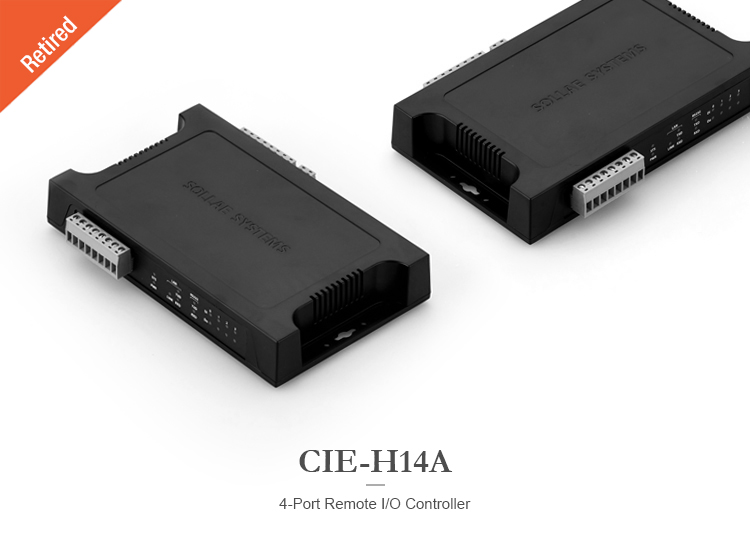

remote io modbus tcp device cie h14a

CIE-H14A 는 디지털 입/출력 포트가 각각 4개로 구성된 원격 I/O 제어기로서, 사용자는 원격지에서 인터넷을 통해 각 포트에 연결된 장치들을 감시 및 제어할 수 있습니다. 또한 넓은 전원 입력 범위(DC8.5V~38V)를 제공합니다.

CIE-H14A 는 Modbus/TCP 프로토콜을 지원합니다. 따라서 Modbus TCP 프로토콜을 지원하는 각종 HMI 소프트웨어를 사용하여 장비를 모니터링할 수 있습니다. 당사에서 제공하는 무료 소프트웨어인 ModMap을 통해서도 입력 포트에 연결된 장비의 ON/OFF 상태를 모니터링하거나 출력 포트에 연결된 기기의 ON/OFF 제어 및 펄스 제어가 가능합니다.

CIE-H14A 는 웹서버가 내장되어 있어 웹 브라우저를 통해서 제어/감시를 할 수 있습니다. 사용자 웹페이지 업로드 기능으로 웹페이지 제어 화면을 용도에 맞게 변경할 수 있습니다. 또한 간단한 논리식으로 출력포트를 제어하는 Macro 기능을 통해 입력포트에 따라서 자동으로 출력포트 제어가 가능합니다.

특히 CIE-H14A 는 한쪽 장비의 입력 포트 값을 다른 쪽 장비의 출력포트에 반영하는 인터넷 스위치로도 활용이 가능합니다.

    특징
  • 넓은 범위의 전원 입력(DC8.5V ~ 38V)
  • 편리한 전원 입력 인터페이스(터미널 블록)
  • 드라이 컨택트 어댑터 제공(옵션)
  • Modbus/TCP 혹은 웹으로 감시/제어
  • 간단한 논리식 제어 지원(독자적으로 동작 가능)
  • 사용자 웹페이지 업로드 기능
  • 인터넷 스위치로 응용 가능
  • I/O 장비 통합 관리용 Modbus/TCP 프로그램 무상 제공(ModMap)


* 상기 내용은 최초정보에 의해 제작된 상품정보로 사정에 따라 변경될 수 있으며 이에 대하여 책임을 지지 않습니다.
Digital Input Port
Number of Ports4
InterfaceIsolated by Photo-coupler
Electric ParameterMAX VIL=1.2V, MIN VIH=4.5V
Maximum Input VoltageDC 24V

Digital Output Port
Number of Ports4
InterfaceIsolated by Relay
Relay Capacity5A(DC28V)

Serial Physical Interface
Serial Interface1 x RS232 Port
RXD, TXD, RTS, CTS, DTR, DSR, GND
±15KV ESD Protection
ConnectorDB9M Connector

Serial Port Property
Data Rate300bps ~ 230,400 bps
Data Bits5, 6, 7, 8 bits
ParityNone, Even, Odd, Mark, Space
Stop Bit1, 1.5, 2

Network Physical Interface
Network Interface10Base-T/100Base-TX Ethernet(RJ45)
Ethernet Speed Auto Sense
1:1 or Cross-over Cable Auto Sense
1000 VAC Isolation

Software Functions
ProtocolsTCP, UDP, IP, ICMP, ARP, DHCP, PPPoE, TELNET
TFTP, DNS, DDNS, HTTP, Modbus/TCP, SMTP
SecurityIP & MAC filtering - Restrict host or network
Password for Configuring
Digital I/O Port
Communication Mode		Modbus/TCP, HTTP, Stand alone(by simple equation)
Communication ModeTCP Server(T2S)
TCP Client(COD)
TCP Server/Client with AT Command(ATC)
UDP Mode(U2S)
Additional FunctionsRemote Debug Function
TCP Server/Client Mode
Sending MAC address Option

Indicators(LEDs)
PowerRed
StatusGreen
Ethernet LinkGreen
Ethernet RXDGreen
Ethernet TXDGreen
Digital InputGreen x 4
Digital OutputGreen x 4

Management
ezManagerConfiguration and Monitoring Tool through Network and Serial
TelnetTelnet Login
AT CommandConfiguring in ATC Mode

Supplementary Software
ezManagerConfiguration Tool for Windows
ezVSPSerial to Network Virtual Driver for Windows
ModMapManagement Tool of I/O controllers for Windows

Dimension
Size174mm x 123mm x 28mm

Operating Environment
Input VoltageDC 8.5V ~ 38V
Power Consumption3W typical
Operating Temperature-40℃ ~ +70℃
Storage Temperature-40℃ ~ +85℃

Certificate
KCRegistration(KN 32, KN 35)
CEEMC 2014/30/EU, RoHS 2011/65/EU






기술문서
BASIC
1CIE-H14A 제품사양서 (데이터시트)
2CIE-H14A 매뉴얼 (사용설명서)
3방송통신기기 인증서
4CE 인증서
5RoHS 규제 준수 선언서
I/O
1Dry Contact Adapter(DCA) 설명서
2Dry Contact 입력 인터페이스 구현
3파워릴레이 응용
TCP
1IP 주소 통보 (DDNS 기능)
2MAC 주소 전송 기능
3TCP 서버/클라이언트 모드
4구분자 기능
SERIAL
1RS232 흐름제어 (Flow Control)
2시리얼 매니저 프로토콜
3Telnet COM Port Control Option 기능
4시리얼케이블 사양서
MODBUS/TCP
1Modbus/TCP 프로토콜
2인터넷 스위치
3I/O 제품 응용 (인터넷 스위치)
4시리얼 스위치
5디지털 펄스 출력
HTML
1사용자 홈페이지 활용 기능
2 사용자 웹페이지 HTML 샘플
SOFTWARE
1ModMap 사용설명서
FAQ
1자주묻는 질문 faq icon
2CIE-H14, CIE-H14A, CIE-H14G 차이점은 무엇인가요?

유틸리티

주문번호 설명 비고
CIE-H14A-SK
cie h14a line
12v power adapter
1 5m lancable
CIE-H14A 본체
12V Power Adapter
1.5m 랜케이블

옵션액세서리 설명 비고
Dry-Contact Adapter dry contact adapter
드라이 컨텍트 어댑터: 본 어댑터는 CIE-H14의 입력포트에 연결하여
릴레이, 스위치 등 드라이 컨택트 입력 인터페이스 기능을 제공합니다.
Dry Contact Adapter(DCA) 설명서
12V Power Adapter 12v power adapter
12V 전원 어댑터: 드라이 컨택트 어댑터 또는 파워릴레이에
전원 공급을 위한 12V 전원 어댑터 입니다.
Power Relay power relay
파워릴레이
파워릴레이 응용
Mounter mounter
마운터: Din-Rail에 고정할 때 사용합니다.
