CIE-H10A / 8 포트 원격 I/O 제어기

제품 소개 상세 스펙 동영상 다운로드 주문 정보

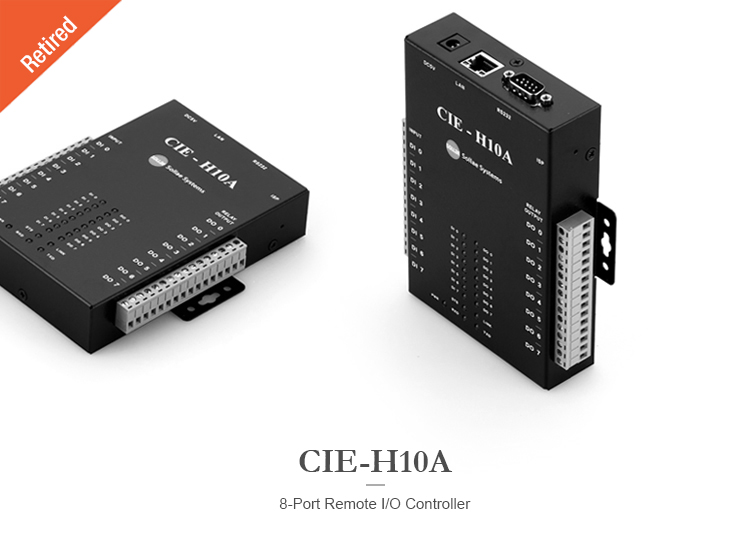

remote io modbus tcp device cie h10a

CIE-H10A 는 디지털 입/출력 포트가 각각 8개로 구성된 원격 I/O 제어기로서, 사용자는 원격지에서 인터넷을 통해 각 포트에 연결된 장치들을 감시 및 제어할 수 있습니다.

CIE-H10A 는 Modbus/TCP 프로토콜을 지원합니다. 따라서 Modbus TCP 프로토콜을 지원하는 각종 HMI 소프트웨어를 사용하여 장비를 모니터링할 수 있습니다. 당사에서 제공하는 무료 소프트웨어인 ModMap을 통해서도 입력 포트에 연결된 장비의 ON/OFF 상태를 모니터링하거나 출력 포트에 연결된 기기의 ON/OFF 제어 및 펄스 제어가 가능합니다.

CIE-H10A 는 웹서버가 내장되어 있어 웹 브라우저를 통해서 제어/감시를 할 수 있습니다. 사용자 웹페이지 업로드 기능으로 웹페이지 제어 화면을 용도에 맞게 변경할 수 있습니다. 또한 간단한 논리식으로 출력포트를 제어하는 Macro 기능을 통해 입력포트에 따라서 자동으로 출력포트 제어가 가능합니다.

특히 CIE-H10A 는 한쪽 장비의 입력 포트 값을 다른 쪽 장비의 출력포트에 반영하는 인터넷 스위치로도 활용이 가능합니다.

    특징
  • 최대 8개의 디지털 입/출력 감시 및 제어 가능
  • 내구성이 뛰어난 철제 케이스
  • 드라이 컨택트 어댑터 제공(옵션)
  • Modbus/TCP 혹은 웹으로 감시/제어
  • 간단한 논리식 제어 지원(독자적으로 동작 가능)
  • 사용자 웹페이지 업로드 기능 제공
  • 인터넷 스위치로 응용 가능
  • I/O 장비 통합 관리용 Modbus/TCP 프로그램 무상 제공(ModMap)



* 상기 내용은 최초정보에 의해 제작된 상품정보로 사정에 따라 변경될 수 있으며 이에 대하여 책임을 지지 않습니다.
Digital Input Port
Number of Ports8
InterfaceIsolated by Photo-coupler
Electric ParameterMAX VIL=1.2V, MIN VIH=4.5V
Maximum Input VoltageDC 24V

Digital Output Port
Number of Ports8
InterfaceIsolated by Relay
Relay Capacity5A(DC28V)

Serial Physical Interface
Serial Interface1 x RS232 Port
RXD, TXD, RTS,CTS, DTR, DSR, GND
± 15KV ESD Protection
ConnectorDB9M Connector

Serial Port Property
Data Rate300bps ~ 230,400bps
Data Bits5, 6, 7, 8 bits
ParityNone, Even, Odd, Mark, Space
Stop Bit1, 1.5, 2

Network Physical Interface
Network Interface10Base-T/100Base-TX Ethernet(RJ45)
Ethernet Speed Auto Sense
1:1 or Cross-over Cable Auto Sense
1000 VAC Isolation

Software Functions
ProtocolsTCP, UDP, IP, ICMP, ARP, DHCP, PPPoE, TELNET
TFTP, DNS, DDNS, HTTP, Modbus/TCP
SecurityIP & MAC filtering - Restrict host or network
Password for Configuring
Digital I/O Port
Communication Mode		Modbus/TCP, HTTP, Stand alone(by simple equation)
Communication ModeTCP Server(T2S)
TCP Client(COD)
TCP Server/Client with AT Command(ATC)
UDP Mode(U2S)
Additional FunctionsRemote Debug Function
TCP Server/Client Mode
Sending MAC address Option

Indicators(LEDs)
PowerRed
StatusYellow, The Current Status
Ethernet LinkGreen
Ethernet RXDYellow
Ethernet TXDGreen
Digital InputYellow x 8
Digital OutputGreen x 8

Management
ezManagerConfiguration and Monitoring Tool through Network and Serial
TelnetTelnet Login
AT CommandConfiguring in ATC Mode

Software
ezManagerConfiguration Tool for Windows
ModMapManagement Tool of I/O controllers for Windows
ezVSPSerial to Network Virtual Driver for Windows
ezTermSimple TCP/IP Communication Test Tool

Dimension
Size153mm x 126mm x 32mm

Operating Environment
Input VoltageDC 5±0.5V
Current Consumption500mA typical
Operating Temperature-40℃ ~ +70℃
Storage Temperature-40℃ ~ +85℃

Certificate
KCRegistration(KN 32, KN 35)
CEEMC 2014/30/EU, RoHS 2011/65/EU

기술문서
BASIC
1CIE-H10A 제품사양서 (데이터시트)
2CIE-H10A 매뉴얼 (사용설명서)
3정보통신기기 인증서
4CE 인증서
5RoHS 규제 준수 선언서
6IP 주소와 ezTCP
I/O
1Dry Contact Adapter(DCA) 설명서
2Dry Contact 입력 인터페이스 구현
3파워릴레이 응용
TCP
1IP 주소 통보 (DDNS 기능)
2MAC 주소 전송 기능
3TCP 서버/클라이언트 모드
4구분자 기능
SERIAL
1RS232 흐름제어 (Flow Control)
2시리얼 매니저 프로토콜
3Telnet COM Port Control Option 기능
4시리얼케이블 사양서
MODBUS/TCP
1Modbus/TCP 프로토콜
2인터넷 스위치
3시리얼 스위치
4I/O 제품 응용 (인터넷 스위치)
5디지털 펄스 출력
6Modbus/TCP 샘플 프로그램 (Visual Studio 2008)
HTML
1사용자 홈페이지 활용 기능
2 사용자 웹페이지 HTML 샘플
SOFTWARE
1ModMap 사용설명서
FAQ
1자주묻는 질문 faq icon
2CIE-H10, CIE-H10A, CIE-H10G 차이점은 무엇인가요?

유틸리티



주문번호 설명 비고
CIE-H10A-SK
cie h10a line
5v power adapter
1 5m lancable
CIE-H10A 본체
5V 전원 어댑터
1.5m 랜케이블

옵션액세서리 설명 비고
DCA-H10 cie h10 drycontactadapter
드라이 컨택트 어댑터: 본 어댑터는 CIE-H10의 입력포트에 연결하여
릴레이, 스위치 등 드라이 컨택트 입력 인터페이스 기능을 제공합니다.
Dry Contact Adapter(DCA) 설명서
Mounter mounter
마운터: Din-Rail에 고정할 때 사용합니다.
Datasheet
Power Relay power relay
파워릴레이
파워릴레이 응용
12V Power Adapter 12v power adapter
12V 전원 어댑터: 드라이 컨택트 어댑터 또는 파워릴레이에
전원 공급을 위한 12V 전원 어댑터 입니다.
